第二节　正常心脏及大血管

　　心脏居胸腔中线偏左，各个心腔的位置大致是右心房居心脏的右侧，右心室位于前方，左心房居于后上部，左心室偏居左后。在心腔之上为大血管，包括上腔静脉及主动脉，构成上纵隔阴影。X线检查不仅应注意心脏形态，还应结合透视观察心脏、大血管搏动。

　　一、四种体位上心脏大血管正常影象（图4－1）

　　（一）后前位（Posteroanterior view ,简称PA）

　　患者直立，前胸壁紧贴片匣，X线由后向前投照。摄片时吞钡。心右缘下段较圆，为右心房；上段为升主动脉与上腔静脉的复合影，中年和老年人因主动脉硬化增宽，延长，该段可由升主动脉构成。深吸气时，心脏右下缘下方还可见小的三角形影，为下腔静脉。心左缘自上而下有三个比较隆凸的弧弓，依次为主动脉结，肺动脉段和左室。主动脉结为主动脉降部的起始段，随年龄增长而突出。肺动脉段亦称肺动脉干，由肺动脉总干构成，正常时凹平或微凸，其下方有左心耳参与。由于左室外突，肺动脉段显得比较凹陷，称为心腰。透视见左心室搏动与大血管相反，在心腰构成反向搏动点。心尖在第三弧的外下端，由左心室与右心室邻接部构成，正常时居横膈平面的附近。心脏各弧弓之间无明确之界限，应根据各弧的不同方向来识别。

　　心胸比率（Cardiothoracic ratio）(图4－2)

　　心胸比率＝心脏横径／胸廓横径＝T_1＋T₂／XY

　　图中XY为胸廓横径，通过右膈顶测量。T1及T2为左、右心缘最突点各向中线垂直线。T1+T2为心脏横径。

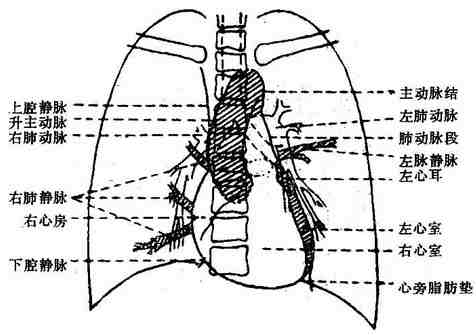

图4－1 后 前 位

图4－2 心胸比率

　　心胸比率正常时不能大于0.5，但在肥胖人心脏横位，心胸比率可达0.52。心胸比率能粗略地反映心脏大小，还可用于同一病人在不同时期作两次检查时比较心脏的大小。

　　（二）右前斜位（Rght anterior oblique view,简称RAO）（图4－3）

　　患者直位，右前胸靠片匣，身体与片匣成45^o～50^o角。X线从患者左后投向右前，摄片时吞钡，前缘自上而下为升主动脉，肺动脉段，肺动脉圆锥，右室或左室视投照角度大小而定。肺动脉圆锥亦称右心室圆锥，是右心室接近肺动脉瓣的部分，亦即右心室漏斗部，心脏与前胸壁之间的倒置三角形透光区称心前间隙。后缘自上而下为左房，右房及下腔静脉，心脏与脊柱之间的透明区为心后间隙，食管为心后间隙内的主要结构，紧靠左房后方。正常时此段食管可有轻微压迹，但决无移位。

　　食管下端及胃气泡偏居前方，为识别右前斜位的标志。

　　（三）左前斜位（Left anterior oblique view,简称LAO）（图4－4）

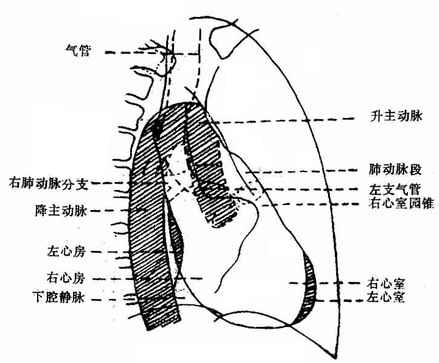

图4－3 右 前 斜 位

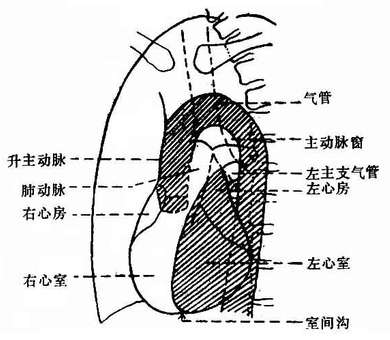

图4－4 左前斜位

　　患者直立，左前胸靠片匣，身体与片匣约成60^o角，摄片时吞钡。X线从患者右后投向左前。前缘自上而下为升主动脉，右房及右室。后缘上为左房，下为左室。正常左室一般不与脊柱重迭或重迭不超过椎体的1/3，旋转角如在60^o以上，则左室与脊柱阴影分开。室间沟为室间隔的下界，在透视下，让病人深吸气，可显示为浅压迹。心影上方的弓形密影是主动脉弓，向前上行为升主动脉，向后下行为降主动脉。主动脉弓的下方与心影之间的透明区称主动脉窗，其间有气管，支气管和肺动脉阴影。食管下端及胃泡偏居后部，为识别左前斜位的标志。

　　（四）左侧位（Left lateral view）（图4－5）

　　患者直立，左侧侧胸壁靠片匣，同时吞钡，X线从病人右侧投向左侧。心前缘全部为右室，后缘下部为左室，上部为左房。食管在左房平面有浅的压迹，无移位。心后缘最下段（即下腔静脉）与食管之间一透明间隙，左室增大时此间隙可消失。

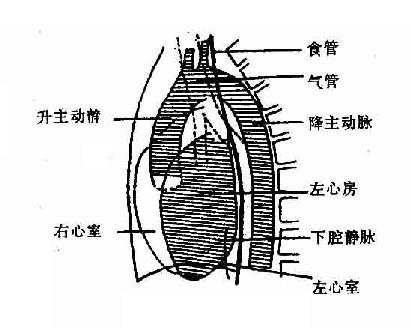

图4－5 左侧位

　　二、影响心脏及大血管外形的生理因素

　　（一）年龄 婴儿左心发育不够，右心相对较大，故心脏为球形，位于中央，稍偏左。随着年龄增长，左心发育完全，心脏位置偏居左胸，3－8岁时才接近成人心脏形态。

　　（二）体型 瘦长人胸部纵径长，心脏狭长，横膈低，心脏下缘可与膈面分离，称为悬垂心。矮胖者胸部纵径短，横膈高，心脏横位，心下缘与横膈接触面大。一般体形的心脏形状，介乎上述二型之间，称为斜位心。就心脏横径而论，横位心较大，悬垂心较小。

　　（三）体位 卧位时膈肌升高，心脏横径较立位时增大。

　　（四）呼吸运动 吸气时膈肌下降，心脏呈狭长形，横径减少；反之，呼气时膈肌上升，心脏横位，心横径加大。
